首頁-->產品中心-->閘閥-->>美標閘閥-->>蝸輪美標高壓焊接閘閥

銷售電話：13817855033
圖文傳真：+86-021-51645825

所屬系列：
產品名稱：
產品型號：
關鍵字標簽：
瀏覽次數：

閘閥

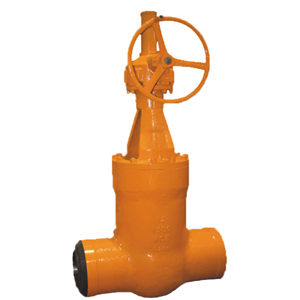

蝸輪美標高壓焊接閘閥
Z560Y-3500Lb
Z560Y-3500Lb蝸輪美標高壓焊接閘閥
480

上一個：大口徑液動閘閥下一個:耐磨排渣法蘭閘閥

焊接閘閥是通過閘板的升降來控制閥門的啟閉，閘板垂直于流體方向，改變閘板與閥座間相對位置即可改變通道大小。流體阻力小 , 密封面受介質的忡刷和侵蝕小。開閉較省力。介質流向不受限制 , 不擾流、不降低壓力。形體簡單 , 結構長度短，制造工藝性好，適用范圍廣。

閥類	傳動方式	連接形式	結構形式	密封面	公稱壓力	閥體材料
閘閥	傘齒輪	焊接	彈性閘板	D802/D812 STL/STL	P54100V、P54140V P54170V、P57170V	WCB-C ZGCr5Mo WCB-C6 ZG20CrMo-I WCB-C9 ZG35CrMoV

說明：Z60Y-P54160V DN25手動電站閘閥，焊接連接彈性閘板，密封面硬質合金，540℃以下公稱壓力16.0MPa閥體為鉻鉬鋼

焊接閘閥 技術參數

產品型號

Z60Y-160

Z60Y-P54100V

Z60Y-200

Z60Y-P54140V

Z60Y-250

Z60Y-P54170V

Z60Y-320

Z60Y-P57170V

傘齒輪傳動閘閥在型號“Z”后插入“5”為Z560Y

公稱通徑（DN/mm）

15～50、（2	1"	～16"）

	2

適用溫度/℃

≤425

≤552

≤593

≤550

適用介質

水、蒸汽、氣體、石油產品

試驗壓力（MPa）

公稱壓力PN/MPa

16.0

20.0

25.0

32.0

P54100V

P54140V

P54170V

強度試驗

24

30

37.5

48

30

42

48

6.3

密封試驗

17.6

22

27.5

35.1

11

15.4

17.8

18

焊接閘閥外形尺寸 國標電站（手動）

公稱壓力 PN（MPa）	公稱通徑 DN（mm）	外形尺寸及連接尺寸
公稱壓力 PN（MPa）	公稱通徑 DN（mm）	L	D	L1	d	H
16.0	15	90	23	10	13	182
	20	110	29	11	18	210
	25	120	35	12	23	235
	32	130	43	14	28	258
	40	150	49	15	36	285
	50	170	61	16	45	338
20.0	15	90	23	10	13	182
	20	110	29	11	18	210
	25	120	35	12	23	235
	32	130	43	14	28	258
	40	150	49	15	36	285
	50	170	61	16	45	338
25.0	15	90	23	10	13	182
	20	110	29	11	18	210
	25	120	35	12	23	235
	32	130	43	14	28	258
	40	150	49	15	36	285
	50	170	61	16	45	338

焊接閘閥磅級電站（手動）

型號

規格in

外形尺寸及連接尺寸

d

L

H

Z60Y-1500Lb

2	1

	2

56

254

671

3

64

305

692

4

84

406

790

5

100

483

875

6

126

559

1055

8

158

711

1148

Z60Y-2000Lb

2	1

	2

50

330

640

3

60

368

690

4

80

457

806

5

96

533

980

6

118

610

1090

Z60Y-2000Lb

2	1

	2

46

330

639

3

54

368

680

4

70

457

805

5

86

533

965

6

104

610

1070

Z60Y-3500Lb

3

44

440

745

4

56

540

860

焊接閘閥磅級電站（傘齒輪）

型號	規格in	外形尺寸及連接尺寸
型號	規格in	d	L	H
Z560Y-1500Lb	8	158	711	813
	10	200	864	998
	12	250	991	1156
	14	280	1067	1287
	16	318	1194	1413
Z560-2000Lb	8	148	762	935
	10	180	914	1050
	12	222	1041	1150
	14	254	1118	1231
	16	294	1245	1330

型號	規格in	外形尺寸及連接尺寸
型號	規格in	d	L	H
Z560Y-2500Lb	6	127	610	928
	8	130	762	851
	10	162	914	1031
	12	210	1041	1166
	14	234	1118	1217
	16	264	1245	1381
Z560Y-3500Lb	5	74	616	774
	6	88	692	857
	8	116	846	1041
	10	142	1000	1197
	12	174	1124	1338
