奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多Q671F-不銹鋼氣動薄形對夾球閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！

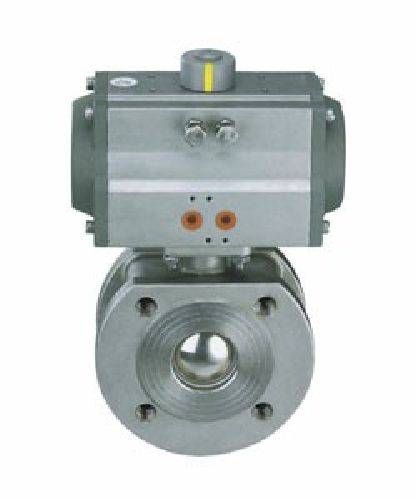

Q671F-不銹鋼氣動薄形對夾球閥（型號）特點是結構長度比普通法蘭球閥短，重量輕。單作用或雙作用氣動操作，0.4~0.7MPa氣源，配電磁閥、行程開關，輸入材質：不銹鋼CF8、CF3、碳鋼WCB。
尊敬的客戶，您好！感謝您光臨上海奇眾閥業有限公司，需要詳細產品技術資料，歡迎您聯系我們。如果您在閥門使用方面遇到難題，歡迎您聯系我們。
整體結構超短法蘭距
超薄對夾式球閥采用整體式結構的閥體，使法蘭距也大大縮短，整閥重量降低，給安裝帶來方便。通過精密的加工和裝配，球芯由一端裝入后，旋緊壓環，使兩軟密封閥座與球芯保持良好的接觸和密封。同時，壓環內墊也實現良好的密封，泄漏為零。
氣動執行器選用說明：
Q671F-不銹鋼氣動薄形對夾球閥融入自動控制系統，通過利用氣源、電磁閥、行程開關，可以實現對球閥的自動化，遠距離控制。
對夾式球閥配套的氣動執行器屬于雙活塞齒輪齒條式執行器，主要由缸體、彈簧、活塞、活塞桿、前后缸蓋、齒條、輸出軸等零部件組成。
球閥氣動執行器分為雙作用式和單作用式（彈簧復位）兩種。當管線發生意外故障，要求閥門復位（全開或關閉）時，要選擇單作用氣動，靠彈簧的恢復張力使閥門復位；如果是要求故障時保位（即保持故障時的閥位），要選擇雙作用氣動。
技術參數
產品名稱：Q671F-不銹鋼氣動薄形對夾球閥；
產品型號：-16C、Q671PPL-25P；
公稱壓力：PN1.6-2.5MPa；
公稱通徑：DN15-DN200；
驅動方式：單作用氣動、雙作用氣動；
氣動附件：單控電磁閥、雙控電磁閥、限位行程開關、空氣過濾減壓器；
適用溫度：-29℃～180℃(密封圈聚四氟乙烯)；-29℃～300℃(密封圈對位聚苯)；
適用介質：水、油、氣、蒸汽、液體（WOG）。
零部件材質：
閥體材質：WCB碳鋼、CS鑄鋼、不銹鋼SS316、CF8、1Cr18Ni9、A276-321、A182-304；
球體材質：SS304、SS316、CF8、CF3M、1Cr18Ni9；
閥桿材質：2Cr13、SS304、SS316。
閥座密封圈：聚四氟乙烯PTFE、RTFE（增強PTFE）、對位聚苯PPL（耐磨、耐高溫）。
常規零部件材質配套表
主要外形和連接尺寸

PN1.6MPa
通徑DN	d	L	D	K	D1	n-Md	f	H	W
mm	in
10	3/8″	10	32	85	60	38	4-M12	2	165	104
15	1/2″	14	35	90	65	46	4-M12	2	180	140
20	3/4″	19	38	100	75	56	4-M12	2	185	140
25	1″	24	42	110	85	65	4-M12	2	190	140
32	1 1/4″	29	50	130	100	76	4-M16	3	205	164
40	1 1/2″	38	60	145	110	84	4-M16	3	220	164
50	2″	48	70	160	125	99	4-M16	3	255	190
65	2 1/2″	64	95	180	145	118	4-M16	3	280	210
80	3″	76	118	195	160	132	8-M16	3	330	247
100	4″	95	140	215	180	156	8-M16	3	370	276
125	5″	118	195	245	210	184	8-M16	3	460	348
150	6″	150	260	280	240	211	8-M20	3	540	378
200	8″	200	350	335	295	266	12-M20	3	670	432

PN2.5MPa
通徑DN	d	L	D	K	D1	n-Md	f	H	W
mm	in
10	3/8″	10	32	85	60	38	4-M12	2	165	104
15	1/2″	14	35	90	65	46	4-M12	2	180	140
20	3/4″	19	38	100	75	56	4-M12	2	185	140
25	1″	24	42	110	85	65	4-M12	2	190	140
32	1 1/4″	29	50	130	100	76	4-M16	3	205	164
40	1 1/2″	38	60	145	110	84	4-M16	3	220	164
50	2″	48	70	160	125	99	4-M16	3	255	190
65	2 1/2″	64	95	180	145	118	8-M16	3	280	210
80	3″	76	118	195	160	132	8-M16	3	330	247
100	4″	95	140	215	180	156	8-M20	3	370	276
125	5″	118	195	245	210	184	8-M24	3	460	348
150	6″	150	260	280	240	211	8-M24	3	540	378
200	8″	200	350	335	295	274	8-M24	3	670	432

注：如需其他未列出尺寸、正規尺寸圖，請與我們聯系，謝謝！訂貨產品尺寸以我公司出具的正規圖紙為準。
