奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多Z741WTH10~16-液動法蘭閘閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！

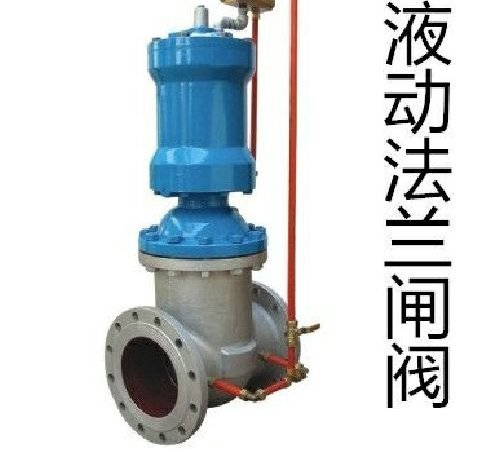

Z741WTH10~16-液動法蘭閘閥:法蘭連接的楔式法蘭閘閥，液動執行器控制開關，明桿單閘板，密封面材質可以堆焊銅或者不銹鋼也可以本體不堆焊，閥體材質鑄鐵碳鋼不銹鋼可選，10~16壓力，通經DN200（國標），適用溫度：-29℃~425℃，廣泛適用于石油、化工、制藥、電力等行業，在公稱壓力≤1.0MPa的蒸汽、水、油類介質的管路上作啟閉用。
Z741WTH10~16-液動法蘭閘閥型號編制：

Z	7		4	1	WTH	-10
閥門代號	執行機構	作用方式	連接形式	結構形式	密封材質	公稱壓力	閥體材質
Z：閘閥	3：渦輪	B：常閉		1：楔式閘閥	H：Cr13系列不銹鋼	10:1.0MPa	無：鑄鐵
	7：液動	K：常開	4：梅花形		T：銅合金	16:1.6MPa	C:WCB
	9：電動	S:帶手動	7：圓形		W：本體密封	25:2.5MPa	P：304
	無：手柄					40:4.0MPa	R：316

Z741WTH10~16-液動法蘭閘閥特點:
1、機、電、液、儀，實現現場控制，集中監控或自動控制。
2、無級調力，運行平穩，沖擊力小，適用于較高壓力場合。
3、節能，液壓傳動效率高達80%
4、閥門整體結構緊湊，體積小，無需液壓泵站。 5、可控制任意閥位并可鎖定。
Z741WTH10~16-液動法蘭閘閥執行標準:
設計制造: JB/T8691-1998
結構長度 : GB/T15188.2-94
法蘭連接 : GB/T9113.1-2000 JB/T79-94
試驗與驗收 : GB/T13927-92
Z741WTH10~16-液動法蘭閘閥性能參數:

型號	PN	工作壓力	適用溫度	適用介質	材料
(Mpa)	（℃）	閥體、閥蓋	閘板	閥體密封圈	閥桿	填料
Z741T-10	10	1	≤80	水、蒸汽、油品等	灰鑄鐵	灰鑄鐵鑲或堆焊銅合金	灰鑄鐵或堆焊銅合金	碳素鋼或鉻不銹鋼	石棉石墨
Z741W-10	油品、煤氣等	然鑄鐵本體材料	然鑄鐵本體材料

Z741WTH10~16-液動法蘭閘閥零部件材質:

型號	零件名稱
閥體、閥蓋	閘板	閥體密封圈	閥桿	填料
Z741T-10	灰鑄鐵	灰鑄鐵鑲或堆焊銅合金	灰鑄鐵鑲或堆焊銅合金	碳素鋼或鉻不銹鋼	石棉石墨
Z741W-10	灰鑄鐵本體材料	灰鑄鐵本體材料

Z741WTH10~16-液動法蘭閘閥結構尺寸:

DN	L	D	D1	D2	b	z×Φd	H	H1	D0	重量/kg
100	230	215	180	155	22	8×Φ18	525	641	210	62
150	280	280	240	210	24	8×Φ23	733	898	275	115
200	330	335	295	265	26	8×Φ23	909	1113	335	170
250	380	390	350	320	28	12×Φ23	1055	1305	370	255
300	420	440	400	368	28	12×Φ23	1315	1635	410	345
350	450	500	460	428	30	16×Φ23	1326	1697	485	515
400	480	565	515	482	32	16×Φ25	1515	1925	515	665

Z741WTH10~16-液動法蘭閘閥結構尺寸圖:
安裝注意事項:
1.安裝前須檢查閥門腔內和密封面等部位，不允許有污物或砂粒附著；
2.各連接部位螺栓，要求均勻擰緊；
3.檢查填料部位要求壓緊，既保證填料的密封性，也要保證閘板開啟靈活；
4.用戶在安裝閥門前，校對閥門型號，連接尺寸及注意介質流向，保證與閥門要求*性；
5.用戶在安裝閥門時，預留閥門驅動的必要空間；
6.驅動裝置的接線須按線路圖進行；
7. 定期保養，不得隨意碰撞及擠壓，以免影響密封。
8.安裝前進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB12220的規定。對于工作壓力大于1.0MPa及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗壓力在試驗持續的時間應符合GB50243標準要求，以閥瓣密封面無滲漏為合格。

上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的Z741WTH10~16-液動法蘭閘閥產品，請您根據Z741WTH10~16-液動法蘭閘閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
