奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多Z441Y25-閘閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！

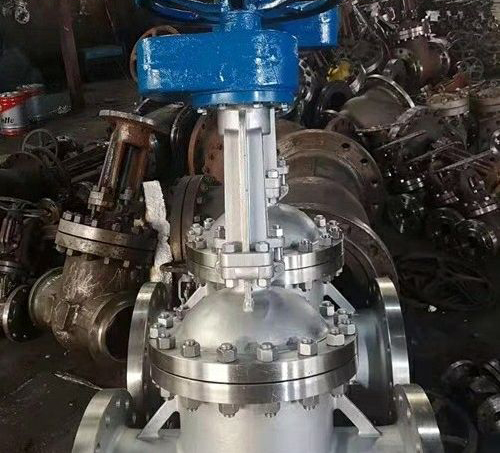

Z441Y25-閘閥行業內稱之為正齒輪Z441Y25-閘閥，PN25 DN400 CS RF GB/T12234-2007，手動開關，明桿楔式，單閘板，法蘭連接，閥體碳鋼WCB，密封面堆焊四面STL合金，適用介質：催化劑，適用溫度310~350℃，只能作全開和全關,不能作調節和節流閘板有兩個密封面，這種閘板叫做彈性閘板。
用途
廣泛用于建材廠、污水、建筑、石油、化工、食品、醫藥、輕紡、電力、船舶、冶金、能源系統等體管線上作為截流裝置使用。
特點
1、結構緊湊、設計合理、閥門剛性好、通道流暢，流量系數小
2、密封面不銹鋼和硬質合金，使用壽命長
3、柔性石墨填料、密封可靠，操作輕便靈活
4、驅動方式為手動、氣動、電動、齒輪傳動
5、結構形式為彈性楔式單閘板、剛性楔式單閘板雙閘板型式。
執行標準
設計規范:GB/T12234
結構長度:GB/T12221
連接法蘭:JB/T79
試驗與檢驗:JB/T9092
壓力-溫度:GB/T9131
產品標識:GB/T12220
性能參數

性能參數
殼體材料	適用介質	適用溫度（℃）
碳素鋼（C型）	水、蒸汽、油品	≤425
鉻鎳鈦鋼（P型）	硝酸類	≤200
鉻鎳鉬鈦鋼（R型）	醋酸類	≤200
鉻鉬鋼（I型）	水、蒸汽、油品	≤550

部件材質

部件材質
閥體、閥蓋	閥板、閥座	閥桿	閥桿螺母	填料	手輪
碳素鋼	優質碳鋼＋硬質合金或不銹鋼	鉻不銹鋼	鋁青銅	石墨石棉盤根	可鍛鑄鐵
鉻鎳鈦鋼	不銹鋼、不銹鋼＋硬質合金	鉻鎳鈦不銹鋼	鋁青銅	浸聚四氟乙烯	可鍛鑄鐵
鉻鎳鉬鈦鋼	不銹鋼、不銹鋼＋硬質合金	鉻鎳鉬鈦不銹鋼	鋁青銅	浸聚四氟乙烯	可鍛鑄鐵
鉻鉬鋼	合金鋼＋硬質合金	鉻鉬鋁鋼	鋁青銅	柔性石棉＋33.4	可鍛鑄鐵

連接尺寸

連接尺寸
型號	公稱通徑	尺寸(mm)
型號	公稱通徑	L	D	D1	D2	b-f	z-Φd	H	D0
PN2.5MPa	15	130	95	65	45	2/16	4/14	170	120
	20	150	105	75	55	2/16	4/14	200	120
	25	160	115	85	65	2/16	4/14	215	140
	32	180	135	100	78	2/18	4/18	260	160
	40	200	145	110	85	3/18	4/18	290	200
	50	250	160	125	100	3/20	4/18	345	220
	65	265	180	145	120	3/22	8/18	360	240
	80	280	195	160	135	3/22	8/18	385	280
	100	300	230	190	160	3/24	8/23	430	300
	125	325	270	220	188	3/28	8/25	520	320
	150	350	300	250	218	3/30	8/25	610	350
	200	400	360	310	278	3/1	12/25	765	400
	250	450	425	370	332	3/1	12/30	900	450
	300	500	485	430	390	4/1	16-30	1130	500
	350	550	550	490	448	4/1	16-34	1250	550
	400	600	610	550	505	4/1	16-34	1430	600
	450	650	660	600	555	4/1	20-34	1520	650
	500	700	730	660	610	4/1	20-41	1650	700
	600	800	840	770	718	5/1	20-41	1850	800

安裝注事事項
1、手輪、手柄及傳動機構均不允許作起吊用，并嚴禁碰撞。
2、雙閘板Z441Y25-閘閥應垂直安裝（即閥桿處于垂直位置,手輪在頂部)。
3、帶有旁通閥的Z441Y25-閘閥在開啟前應先打開旁通閥（以平衡進出口的壓差及減小開啟力)。
4、帶傳動機構的Z441Y25-閘閥，按產品使用說明書的規定安裝。
5、如果閥門經常開關使用,每月至少潤滑一次。
6、安裝位置、高度、進出口方向符合設計要求，連接應牢固緊密。
7、安裝在保溫管道上的各類手動閥門，手柄均不得向下。
8、帶傳動機構的Z441Y25-閘閥，按產品使用說明書的規定安裝。
9、閥門安裝前進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB12220的規定。對于工作壓力大于1.0MPa及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗壓力在試驗持續的時間應符合GB50243標準要求，以閥瓣密封面無滲漏為合格。
