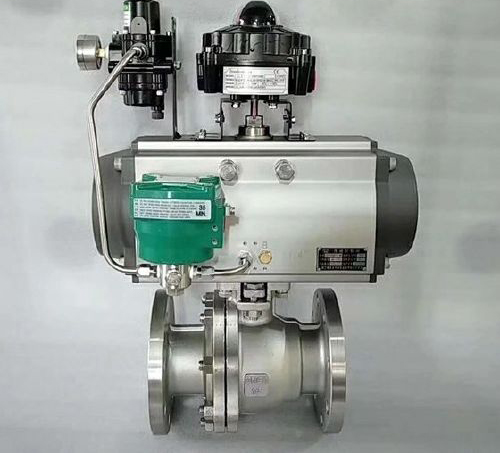

氣動O型切斷球閥ZSHO-16K說明書資料介紹：
氣動O型切斷球閥ZSHO-16K閥體結構有安裝軟密封閥座與全金屬閥座兩種，分別用于常溫（－40～180℃）及高溫（—60～450℃）場合。該產品傳動效率高，推力大，密封性能好，額定流量系數大，零件互換性強等特點。因而廣泛應用于石油、化工、制藥、冶金、輕紡、造紙、污水處理等生產部門的氣體、液體輸送管道中介質的切斷或開啟，以達到生產過程按一定的程序進行。
工作原理
ZSHO氣動O型切斷球閥一般與電磁閥、限位開關等附件組合使用，GT、AT等氣動執行器，具有輸出力大、動作靈敏，能進行有效的開啟和切斷。其圓柱形通孔球體閥芯具有剪切功能，對控制帶有纖維和顆粒等粘性介質的效果僅次于V型球閥。
執行機構選用說明
系列GT型氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪齒條傳動，安全可靠；大口徑閥門系列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。
附件選項說明根據不同控制和要求可選擇下列附件：
切斷型附件：單電控電磁閥、雙電控電磁閥、限位開關回訊器。
調節型附件：電氣定位器、氣動定位器、電氣轉換器。
氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。
手動機構：HVSD手操機構
特點
1、流體阻力小、球閥是閥類中流體阻力小的一種，即使是縮徑球閥，其流體阻力也相當小。
2、止推軸承減小閥桿磨擦力矩，可使閥桿長期操作平穩靈活。
3、閥座密封性能好，聚四氟乙烯等彈性材料制成的密封圈，結構易于密封，而且球閥的閥封能力隨著介質壓力的增高而增大。
4、閥桿密封可靠，由于閥桿只作彷轉動運而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增高而增大。
5、由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的磨擦損失小，故球閥的使用壽命長。
6、下裝式閥桿和閥桿頭部凸階防止閥桿噴出，如火災造成閥桿密封破壞，凸階與閥體間還可形成金屬接觸，確保閥桿密封。
7、防靜電功能：在球體、閥桿、閥體之間設置彈簧，能將開關過程產生的靜電導出。
啟閉時間表

執行機構型號

1

2

3

4

5

6

7

8

9

10

11

動作時間（S）

全開

0.5

0.56/0.6

0.5/0.6

0.7/1

0.8/1.1

1/1.2

1.1/1.6

1.2/2

3.5/4.5

5月6日

全閉

0.5

0.6/0.8

0.6/1

0.8/1.2

1/1.5

1月2日

1/2.3

1.5/2.5

4.5/6

5.5/7

技術參數

公稱通徑DN（㎜）	15	20	25	32	40	50	65	80	100	125	150	200	300
額定流量系數（Kv）	20	38	72	110	170	270	380	510	940	1400	2200	3500	8500
公稱壓力PN（MPa）	1.6、6.4
球芯轉角（度）	0°±4°至90°±4°（可調）
操作壓力（MPa）	雙作用0.2～1.0 單作用0.3～1.0
適用工作溫度（℃）	軟密封－40～180 硬密封－60～450
允許壓差（MPa）	為公稱壓力值
允許泄漏量等級	軟密封Ⅵ 硬密封Ⅳ
動作時間（S）	0.5～7（詳見表二）
執行機構輸出力矩（Nm）	5.9～5169

外形尺寸

公稱通徑	Lo	L		H1	H2	H3
DN（mm）	Lo	PN16/40	PN63	H1	H2	H3
15	133	130	165	54	177	47
20	133	130	190	54	177	47
25	133	140	216	60	177	52
32	132	165	229	67	198	59
40	132	165	241	78	198	66
50	182	203	292	88	223	78
65	222	222	330	98	275	91
80	294	241	356	121	275	106
100	380	305	406	144	353	130
125	450	356	455	148	420	150
150	450	394	495	176	420	172
200	603	457	597	226	504	215
250	603	533	673	281	504	270
300	683	610	762	320	515	330

尺寸圖
