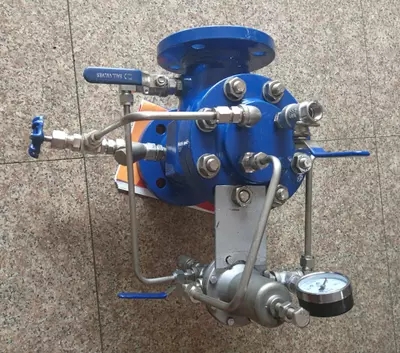

GA系列水擊泄放閥由主閥、高壓水力導閥、導管等零部件組成。具有水力自動控制、高壓無條件開啟泄除水錘的功能。
詳細介紹
1、水擊泄放閥產品介紹
水擊泄放閥由主閥、高壓水力導閥、導管等零部件組成。具有水力自動控制、高壓無條件開啟泄除水錘的功能。主閥能快開緩閉，具有防止自身關閥水錘的功能。
水擊泄放閥用于水泵出口管道上，靠近水擊發生源如止回閥、輸水管超壓點等，用T型三通外接，能無條件泄除高壓水錘，是泵站安全后保護設備，能有效地提高系統安全可靠性。
2、水擊泄放閥技術參數
產品名稱：水擊泄放閥
產品型號：DA660直通型，DA670角型
公稱壓力：1.6MPa2.5MPa4.0MPa6.4MPa10.0MPa
反應時間：
水擊泄放閥反應時間不大于0.5秒，即產生水錘起至水擊泄放閥動作泄水時間小于0.5秒;
設定壓力：高壓1：實際工作壓力的1.12倍；高壓2：實際工作壓力的1.15倍。適用介質：原水、清水
介質溫度：1～80℃
強度試驗：1.5倍工作壓力
密封試驗（反向）：1.1倍工作壓力，其中強度試驗和密封試驗（反向）中的工作壓力是指設定壓力中高壓2的壓力值
閥體、法蘭材質：WCB，本閥體實際工作壓力為2.76MPa，該材質在壓力試驗時應能滿足常溫下壓力等級為3.5MPa，試驗壓力為4.14MPa
3.水擊泄放閥產品的主要技術特性
水擊泄放閥具有許多突出的特性，這些特征使水擊泄放閥成為當今世界上性能最可靠、功能最齊全和最實惠的過壓保護裝置。
1）操作平穩無振動---水擊泄放閥具有獨一無二的V型開口閥瓣和差動活塞設計，在任何工作壓力下都能給予可靠的關閉推動力，調節性能優秀，運行平穩（不會產生（自身）關閥水錘）。
2）快速響應（開閥泄水）----大孔道高敏感的泄壓導閥響應過壓條件快速開啟主閥（泄水消錘），當壓力平息后以可控速度關閥。
3）可靠性----加大尺寸的導管能大大減水堵塞和扭結的危險。彈性閥座的青銅導閥前配標準Y型過濾器，使用壽命長，工作可靠。
4）關閥力----即使在工作壓力很低的情況下，獨特的差動活塞設計都可提供可靠的工作動力。在壓力恢復正常時能確保自動關閉。
5）泄壓消錘能力---流線型全開口水流通道確保其具有最大的泄流能力，以便保護系統免受水擊破壞。
6）可靠構造----從小到大全系列尺寸，標準角型或直通型結構，鑄鋼閥體，只有一個活動部件（活塞）。無滲漏可更換彈性密封閥座和長壽命密封閥，標示閥桿顯示主閥開度。
7）閥瓣運行控制----長行程V形開口使得主閥活塞在全流量范圍內都具有線性調節特性，尤其是發生輕微水擊而泄流量很少時閥瓣只需開啟一小點即可，從而避免活塞出現“獵振”現象。
8）抗氣蝕性能----因水擊泄放閥通常直接排向大氣，每當開啟時容易出現高速水流和氣蝕。此閥門的獨特設計不但可保護閥座免受氣蝕侵害，又可避免高速排泄液流的沖擊。
