柱塞閥
美標柱塞閥
U41H

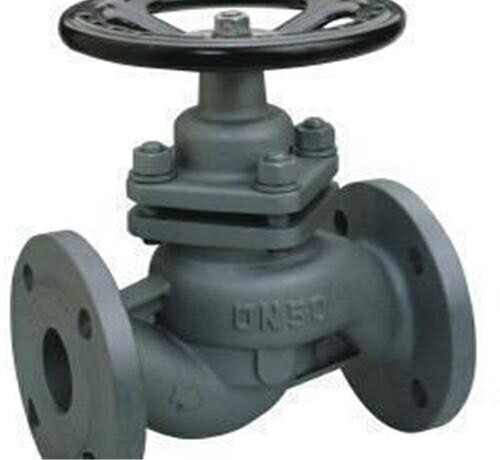

U41H-美標柱塞閥
44

上一個：螺紋柱塞閥下一個:內螺紋柱塞閥

奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多U41H-美標柱塞閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！
一、U41H-美標柱塞閥產品介紹
柱塞閥是由閥體、閥蓋、閥桿、柱塞、孔架、密環、手輪等零件組成（如圖）。當手輪旋轉時，通過閥桿帶動柱塞在孔架中間上下往復運動來完成閥門的開啟與關閉功能。在閥門中柱塞與密封環間采用過盈配合，通過調節壓蓋中法蘭螺栓，使密封環壓縮所產品生的側向力與閥體中孔面及柱塞外圓密封，從而保證了閥門的密封性，杜絕了內泄漏、同時閥門開啟矩小、能實現閥門的迅速開啟和關閉。由于密封環采用回彈性強、耐磨性高的無毒新型密封材料，具有經受長期高溫、高壓而不喪失彈性，所以密封性能可靠，經久耐用。
二、U41H-美標柱塞閥產品主要零件材料明細表：

序號	零件名稱	灰鑄鐵	鑄鋼	不銹鋼
Z	C	P
1	閥體閥蓋	HT200	WCB	ZG1Cr18Ni9Ti
2	柱塞	ZG1Cr18Ni9Ti	ZG1Cr18Ni9Ti	ZG1Cr18Ni9Ti
3	閥桿	45	45	1Cr18Ni9Ti
4	密封環	聚四氟乙烯+石墨+高彈性膠(8202型)

三、U41H-美標柱塞閥產品主要技術參數：

型號	公稱壓力(Mpa)	試驗壓力(Mpa)	工作溫度	適用介質
強度	密封
U41SM-16C	1.6	2.4	1.76	-20-250°C	瞬時≤３００°C	水、蒸氣、油品、氨、醋酸銅氨液及酸性介質等
U41SM-25	2.5	3.75	2.75
U41SM-40	4.0	6.0	4.4

四、U41H-美標柱塞閥產品主要外形尺寸 (法蘭連接尺寸：PN10、16、25按JB/T78-94標準)：

型號	公稱通徑DN	L	D	D1	D2	f	b	z-фd	Do	H	H1	W(kg)
-16C	15	130	95	65	45	2	14	4-14	80	116	144	2.8
20	150	105	75	55	16	142	176	5
25	160	115	85	65	100	163	205	6.5
32	180	135	100	78	18	4-18	120	182	227	8.5
40	200	145	110	85	3	180	210	260	12
50	230	160	125	100	20	230	286	17
65	290	180	145	120	200	250	310	22
80	310	195	160	135	22	8-18	240	269	340	30
100	350	215	180	155	24	278	356	41
125	400	245	210	185	26	375	332	440	70
150	480	280	245	210	28	8-23	434	562	90
200	600	335	295	265	30	12-23	460	498	660	120
250	730	405	335	320	32	12-25	540	720	220
300	850	460	410	375	4	34	650	850	340
-25	15	130	95	65	45	2	16	4-14	80	116	144	3
20	150	105	75	55	142	476	5.2
25	160	115	85	65	100	163	205	6.8
32	180	135	100	78	18	4-18	120	182	227	8.9
40	200	145	110	85	3	180	210	260	12.4
50	230	160	125	100	20	230	286	17.5
65	290	180	145	120	22	8-18	200	250	310	22.6
80	310	195	160	135	240	269	340	31
100	350	230	190	160	24	8-23	278	356	44
125	400	270	220	188	28	8-25	375	332	440	78
150	480	300	250	218	30	434	562	100
200	600	360	310	278	34	12-26	460	498	660	134
250	730	425	370	332	36	12-30	540	720	220
300	850	485	430	390	4	40	16-30	650	850	340
U41SM-40	15	130	95	65	45	2	16	4-14	80	116	144	3
20	150	105	75	55	142	176	5.2
25	160	115	85	65	100	163	205	6.8
32	180	135	100	78	18	4-18	120	182	227	8.9
40	200	145	110	85	3	180	210	260	12.4
50	230	160	125	100	20	230	286	17.5
65	290	180	145	120	22	8-18	200	250	310	22.6
80	310	195	160	135	240	269	340	31
100	350	230	190	160	24	8-23	278	356	44
125	400	270	220	188	28	8-25	375	332	440	78
150	480	300	250	218	30	434	562	100
200	600	375	320	282	38	12-30	460	498	660	134
250	730	445	385	345	42	12-34	540		220
300	850	510	450	408	4	46	16-34	650		340

上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的U41H-美標柱塞閥產品，請您根據U41H-美標柱塞閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
