奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多Q6b41FPN16-氣缸式球閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！
Q6b41FPN16-氣缸式球閥說明書資料介紹：

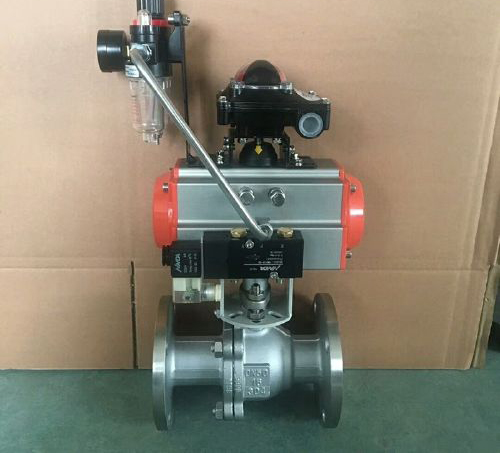

Q6b41FPN16-氣缸式球閥公稱壓力PN10~25（屬于氣動低壓閥），公稱通經DN15-DN200（國標）浮動式，四氟密封溫度范圍：≤120℃，高溫可選PPL可以用于溫度范圍：≤220℃,閥體材質CF8不銹鋼可以用于弱酸性腐蝕介質，可以水平或者垂直安裝使用，切斷和接通管路介質。可實現現場及遠距離操作，也可實現單獨或集中控制。廣泛的運用在石油、化工、食品、醫藥、輕紡、造紙、水電、船舶、冶 金、煤氣、供排水等系統中
型號編制：
特點
1. 流體阻力小，其阻力系數與同長度的管段相等。
2. 結構簡單、體積小、重量輕。
3. 緊密可靠，目球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。
4. 操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
5. 維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
性能參數
執行標準
設計制造：GB/T12237-2007
結構長度：GB12221-2005
供貨要求：GB/T12252-2005
壓力試驗：GB/T13927-2008
試壓檢驗：GB/T13927-1992
螺紋標準：G·NPT.BSPT.BSP.DIN259/2999
法蘭標準：GB9113/JB79
執行器技術參數
外形尺寸
外形圖:
安裝前的準備工作：
1、保證氣動管路球閥安裝位置管線在同軸位置上，管線上兩片法蘭應保持平行，確認管線能夠承受氣動管路球閥自身重量，如果發現管線不能承受氣動管路球閥重量，則在安裝前為管線配備相應的支撐。
2、確認管線內是否有雜質、焊渣等， 要把管線內吹掃干凈。
3、核對氣動管路球閥銘牌，并對氣動管路球閥進行全開全閉數次操作，確認閥門能夠正常工作，再 檢查一次閥門的各個細節，保證閥門完好無損。
4、除去閥門兩端的保護蓋，檢查閥體內是否干凈，清洗閥體內腔，由于氣動管路球閥的密封面是球形狀，即使微小的雜物也可能造成密封面的損傷。
安裝：
1、氣動管路球閥的任何一段都可安裝在上游端，手柄氣動管路球閥可以安裝在管線的任何位置，如果配置執行機構(如齒輪箱、電-氣動執行器)的氣動管路球閥，則 垂直安裝，閥門進出口處在水平位置上。
2、氣動管路球閥法蘭與管線法蘭間按管路設計要求裝上密封墊。
3、法蘭上的螺栓需對稱、逐次、均勻擰緊。
4、如果氣動管路球閥采取氣動、電動等執行器時，按說明書完成氣源、電源的安裝。
安裝后的檢查：
1、安裝完畢后，啟動氣動管路球閥開、關數次，應該動作靈活，受力均勻，氣動管路球閥工作正常。
2、根據管道壓力設計要求，通壓后檢測氣動管路球閥與管道法蘭結合面的密封性能。
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的Q6b41FPN16-氣缸式球閥產品，請您根據Q6b41FPN16-氣缸式球閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
Q6b41FPN16-氣缸式球閥說明書資料介紹：
Q6b41FPN16-氣缸式球閥公稱壓力PN10~25（屬于氣動低壓閥），公稱通經DN15-DN200（國標）浮動式，四氟密封溫度范圍：≤120℃，高溫可選PPL可以用于溫度范圍：≤220℃,閥體材質CF8不銹鋼可以用于弱酸性腐蝕介質，可以水平或者垂直安裝使用，切斷和接通管路介質。可實現現場及遠距離操作，也可實現單獨或集中控制。廣泛的運用在石油、化工、食品、醫藥、輕紡、造紙、水電、船舶、冶 金、煤氣、供排水等系統中
型號編制：
| Q | 6 | B | 4 | 1 | F | -16 | C |
| 閥門代號 | 執行機構 | 作用方式 | 連接形式 | 結構形式 | 密封材質 | 公稱壓力 | 閥體材質 |
| Q：球閥 | 3：渦輪 | B：常閉 | 1：螺紋 | 1：浮動式 | F：PTFE | 10:1.0MPa | 無：鑄鐵 |
| 6：氣動 | K：常開 | 4：法蘭 | 7：固定式 | X：STL合金 | 16:1.6MPa | C:WCB | |
| 9：電動 | 7：對夾 | 4:L型三通 | X：橡膠 | 25:2.5MPa | P：304 | ||
| 無：手柄 | 40:4.0MPa | R：316 |
1. 流體阻力小，其阻力系數與同長度的管段相等。
2. 結構簡單、體積小、重量輕。
3. 緊密可靠，目球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。
4. 操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
5. 維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
性能參數
| 型號 | Q6B41F-16C | Q6B41F-16P | |
| Q6B41F-25C | Q6B41F-25P | ||
| 工作壓力（MPa） | 1.6~2.5 | ||
| 適用溫度（℃） | ≤180 | ||
| 適用介質 | 水、蒸汽、油品 | 弱腐蝕性介質 | |
| 材料 | 閥體、閥蓋 | 碳素鋼鑄鋼 | 鉻鎳系不銹鋼 |
| 球體、閥桿 | 鉻/鉻鎳/鉻鎳鉬系不銹鋼 | 鉻鎳系不銹鋼 | |
| 密封圈 | 柔性石墨墊圈/316＋柔性石墨墊圈 | ||
| 填料 | 聚四氟乙烯 | ||
設計制造：GB/T12237-2007
結構長度：GB12221-2005
供貨要求：GB/T12252-2005
壓力試驗：GB/T13927-2008
試壓檢驗：GB/T13927-1992
螺紋標準：G·NPT.BSPT.BSP.DIN259/2999
法蘭標準：GB9113/JB79
執行器技術參數
| 執行器型號 | GT、SR、ST、AT、AW系列單雙作用氣動執行器 |
| 供氣壓力 | 0.4～0.7MPa |
| 氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 環境溫度 | -30～+70℃ |
| 作用形式 | 單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) |
| 雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL) | |
| 可配附件 | 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
| DN | L | D | H | H1 | L0 | 重量/kg |
| 15 | 130 | 95 | 185 | 39 | 140 | 6 |
| 20 | 130 | 105 | 189 | 43 | 140 | 7 |
| 25 | 140 | 115 | 210 | 48 | 158 | 8 |
| 32 | 165 | 135 | 265 | 58 | 211 | 12 |
| 40 | 165 | 145 | 260 | 62.5 | 211 | 14 |
| 50 | 200 | 160 | 295 | 76 | 211 | 18 |
| 65 | 220 | 180 | 340 | 86 | 268 | 26 |
| 80 | 250 | 195 | 355 | 100 | 268 | 34 |
| 100 | 280 | 215 | 430 | 131 | 408 | 61 |
| 125 | 320 | 245 | 465 | 148 | 408 | 104 |
| 150 | 360 | 280 | 580 | 173 | 543 | 158 |
| 200 | 457 | 335 | 710 | 219 | 684 | 276 |
| 250 | 533 | 405 | 790 | 260 | 684 | 425 |
| 300 | 610 | 460 | 870 | 305 | 684 | 580 |
| DN | L | D | H | H1 | L0 | 重量/kg |
| 15 | 140 | 95 | 185 | 39 | 140 | 6 |
| 20 | 152 | 105 | 189 | 43 | 140 | 7 |
| 25 | 165 | 115 | 210 | 48 | 158 | 10 |
| 32 | 178 | 135 | 265 | 58 | 211 | 14 |
| 40 | 190 | 145 | 283 | 62.5 | 211 | 16 |
| 50 | 216 | 160 | 295 | 76 | 247 | 22 |
| 65 | 241 | 180 | 340 | 86 | 268 | 34 |
| 80 | 283 | 195 | 355 | 100 | 268 | 40 |
| 100 | 305 | 230 | 455 | 134 | 408 | 78 |
| 125 | 381 | 270 | 515 | 148 | 437 | 130 |
| 150 | 403 | 300 | 600 | 173 | 543 | 195 |
| 200 | 419 | 360 | 740 | 223 | 684 | 297 |
| 250 | 568 | 425 | 920 | 283 | 684 | 460 |
| 300 | 648 | 485 | 955 | 321 | 684 | 700 |
| DN | L | D | H | H1 | L0 | 重量/kg |
| 15 | 140 | 95 | 185 | 39 | 140 | 7 |
| 20 | 152 | 105 | 189 | 43 | 140 | 8 |
| 25 | 165 | 115 | 210 | 48 | 158 | 11 |
| 32 | 178 | 135 | 265 | 58 | 211 | 15 |
| 40 | 190 | 145 | 283 | 62.5 | 247 | 19 |
| 50 | 216 | 160 | 295 | 76 | 247 | 22 |
| 65 | 241 | 180 | 340 | 86 | 268 | 33 |
| 80 | 283 | 195 | 380 | 100 | 315 | 44 |
| 100 | 305 | 230 | 455 | 134 | 408 | 84 |
| 125 | 381 | 270 | 515 | 148 | 543 | 162 |
| 150 | 403 | 300 | 600 | 173 | 543 | 197 |
| 200 | 419 | 375 | 740 | 223 | 684 | 342 |
| 250 | 568 | 445 | 920 | 283 | 684 | 500 |
| 300 | 648 | 510 | 955 | 321 | 684 | 705 |
安裝前的準備工作：
1、保證氣動管路球閥安裝位置管線在同軸位置上，管線上兩片法蘭應保持平行，確認管線能夠承受氣動管路球閥自身重量，如果發現管線不能承受氣動管路球閥重量，則在安裝前為管線配備相應的支撐。
2、確認管線內是否有雜質、焊渣等， 要把管線內吹掃干凈。
3、核對氣動管路球閥銘牌，并對氣動管路球閥進行全開全閉數次操作，確認閥門能夠正常工作，再 檢查一次閥門的各個細節，保證閥門完好無損。
4、除去閥門兩端的保護蓋，檢查閥體內是否干凈，清洗閥體內腔，由于氣動管路球閥的密封面是球形狀，即使微小的雜物也可能造成密封面的損傷。
安裝：
1、氣動管路球閥的任何一段都可安裝在上游端，手柄氣動管路球閥可以安裝在管線的任何位置，如果配置執行機構(如齒輪箱、電-氣動執行器)的氣動管路球閥，則 垂直安裝，閥門進出口處在水平位置上。
2、氣動管路球閥法蘭與管線法蘭間按管路設計要求裝上密封墊。
3、法蘭上的螺栓需對稱、逐次、均勻擰緊。
4、如果氣動管路球閥采取氣動、電動等執行器時，按說明書完成氣源、電源的安裝。
安裝后的檢查：
1、安裝完畢后，啟動氣動管路球閥開、關數次，應該動作靈活，受力均勻，氣動管路球閥工作正常。
2、根據管道壓力設計要求，通壓后檢測氣動管路球閥與管道法蘭結合面的密封性能。
