HTSDHZ025DN32-低溫氣動單座調節閥產品說明書資料介紹

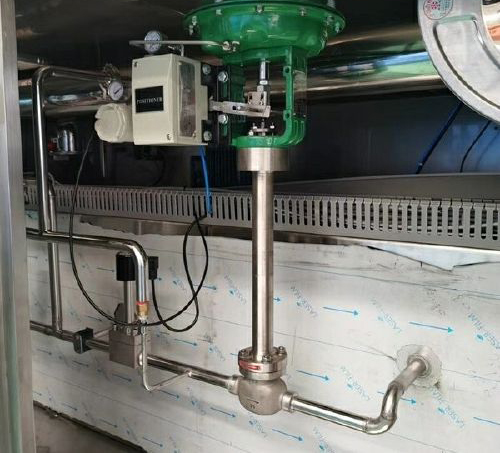

HTSDHZ025DN32-低溫氣動單座調節閥由氣動薄膜執行機構和耐低溫的單、雙座閥兩部分組成。接受統一的4-20mA或1-5V·DC的標準信號，將電流信號轉變成相對應的直線位移，自動地控制調節閥開度，達到對管道內流體的連續調節。適合于低于0～低溫零下-250℃狀態下工作，由調節器來的信號壓力輸入氣動薄膜執行機構的氣室，產生推力，通過連接桿件帶動閥芯，閥芯位置的變化使閥的流通截面積變化，實現對介質壓力、流量、溫度、液位等工藝參數的控制。
長頸接管的作用是使閥桿密封出接近常溫下工作，并減少外界熱能傳入。為減少傳遞，長頸采用薄壁結構。
結構特點
結構簡單，動作可靠，維修方便，防火防爆，閥體流路簡單，阻力較小，流通能力大，重量輕。廣泛應用在大型空分設備制氧機上。
性能參數
公稱通徑：DN15、20、25、32、40、50、65、80、100、125、150、200mm
公稱壓力：PN1.6、4.0、6.4、10.0MPa
閥體類型：直通式、角式
閥蓋形式：低溫型
連接方式：法蘭 FM、RF、RTJ
焊接 SW（40～50mm）；BW（65～200mm）
流量特性：等百分比、線性
泄漏等級：硬密封（ASME B16.104 IV）
軟密封（ASME B16.104 Ⅵ）
使用溫度：低溫D0型 -60~100℃
低溫D1型 -100~200℃
低溫D2型 -200~250℃
執行機構：氣動薄膜式執行機構、氣動活塞式執行機構、電動執行機構
技術參數

閥座直徑（dn）		20	25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數（KV）	單座	6.9	11	17.6	27.5	44	69	110	176	275	440	630	875	1250
額定流量系數（KV）	套筒	6.3	10	16	25	40	63	100	155	250	370	580	900	1300
允許壓差（MPa）	單座	3.8	3.2	3	2	1.8	1.5	1.4	1	0,7	0.6	0.5	0.3	0.1
允許壓差（MPa）	套筒	6.4	6.4	5.2	5.2	4.6	4.6	3.7	3.7	3.5	3.1	3.1	2.6	2.2
公稱壓力（MPa）		1.6、2.5、4.0、6.4
額定行程（mm）		16			25		40			60			100
閥蓋形式		低溫型-10～-196℃、低溫型-196～-250℃
壓蓋形式		螺栓壓緊式
密封填料		V型聚四氟乙烯填料、V型柔性石墨填料
閥芯形式		單座式、套筒式
流量特性		等百分比、直線型
配置執行器類別		3810系列、PSL系列等電動執行器（客戶品牌亦可）
執行器參數		電源電壓：220V、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC
		防護等級：相當IP65、隔爆標志：ExdⅡBT4（ExdⅡBT6特殊定制）、手操功能：手柄
		環境溫度：-25～+70℃、環境濕度：≤95%

主要零件材料

1	閥體	WCB	CF8	CF8M	PTFE石墨墊片
2	墊片	PTFE石墨墊片	PTFE石墨墊片	PTFE石墨墊片
3	閥座/套筒	304	304	316	316L
4	閥芯	304	304	316	316L
5	導向套/并帽	304	304	316	316L
6	中墊	PTFE石墨墊片	PTFE石墨墊片	PTFE石墨墊片	PTFE石墨墊片
7	閥蓋	WCB	304	316	316L
8	閥桿	304	304	316	316L
9	隔熱板	碳鋼	304	316	316L
10	填料	PTFE/石墨	PTFE/石墨	PTFE/石墨	PTFE/石墨
11	螺栓	25	不銹鋼	不銹鋼	不銹鋼
12	填料壓蓋	WCB	304	316	316L

外形連接尺寸

L	PN16/25	181	184	200	222	254	276	298	352	410	451	600	640	880
	PN40	194	197	200	235	267	292	317	368	425	473	610	760	910
	PN64	206	200	210	251	286	311	337	394	440	508	650	810	950
H	PN16/25	52.5	57.5	75	75	85.5	92.5	100	110	142.5	158	170	195	230
	PN40	52.5	57.5	75	75	82.5	92.5	100	117.5	150	167.5	187.5	205	245
	PN64	65	40	85	85	90	102.5	107.5	125	172.5	195	207.5	230	260
H1		根據實際現場zui低溫度來設計加長桿尺寸
H2	3810L	373	373	495	495	495	700	700	700	725	725	725	725	725
H2	PSL	465	465	465	465	465	560	560	560	560	560	788	788	788
D	3810L	225	225	225	225	225	257	257	257	310	310	310	310	310
D	PSL	177	177	177	177	177	182	182	182	182	182	218	218	218

安裝使用注意事項
1、應垂直安裝于水平管道上，在特殊情況下需要水平或傾斜安裝時，一般應加支撐。裝于保溫箱壁的園板與保溫箱壁應平行。
2、應安裝在靠近地面或樓板的地方，以便在于維護檢修，對裝有定位器或手輪機構者，更應保證觀察，調整和操作和方便。
3、一般都設置旁通管路，以便在自控系統發生故障或維修時切換到手動操作，不致于停止生產。
4、裝有手輪機構時，也可省略旁通管路時行手動操作，還可用于限制的開度。當停止使用時，手輪機構必須恢復到原來空檔位置，以利自控系統正常進行。
5、安裝時，應使介質流向與閥體指示方向一致。
6、在安裝前應對管路清洗污物、焊渣。安裝后，使全開，對管路，等進行清洗及試驗各連接處的密封性。閥門調節閥調節閥閥門調節閥閥門。
