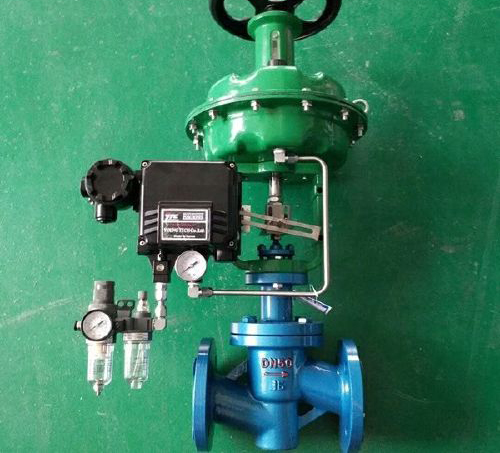

ZJHCF16C-手自兩用氣動調節閥說明書資料介紹:
ZJHCF16C-手自兩用氣動調節閥以壓縮空氣為動力，接受4~20MA的直流信號，自動控制調節閥的開度，實現對管道內流體的壓力、流量、液位等參數的調節。該閥接觸介質的部件均高壓注塑工藝，襯有耐腐蝕、耐老化的聚全氟乙丙烯（簡稱F46），同時又聚四氟乙烯波紋管密封，因而該閥廣泛適用于化工、石油、冶金、醫藥、電力等行業中，對酸、堿等強腐蝕介質和有毒、易揮發等氣體、液體介質和過程自控。
執行器/附件參數:

執行器型號	ZHA/B-22	ZHA/B-23	ZHAB-34	ZHA/B-45	ZHA/B-56
有效面積(cm2)	350	350	560	900	1400
行程(mm)	10、16	25	40	40、60	100
彈簧范圍(KPa)	20～100（標準）、20～60、60～100、40～200、80～240
膜片材料	丁橡膠夾尼龍布、乙丙橡膠夾尼龍布
供氣壓力	140～400KPa
氣源接口	RC1/4"
環境溫度	-30～+70℃
可配附件	國產定位器、國產空氣過濾減壓器、國產保位閥、國產手輪機構等
作用形式	氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC)

部件材質

閥體、閥蓋	ZG230-450襯F46
閥座、閥芯	304襯F46
閥桿	304襯F46
導向套	304襯F46
波紋管	不銹鋼+F46

性能參數:

流量特性		直線、等百分比、快開
可調范圍		30:01:00
額定CV值		等百分比CV6.3~400 ，直線CV6.9~440
允許泄漏量		軟密封:VI級（氣泡級）
		泄漏量標準:GB/T 4213
性能指標		氣動	電動
	基本誤差%	±1.5	±1.0
	回差%	≤1.5	≤1.0
	死區%	≤0.6	≤1.0
	始終點偏差%	±2.5	±2.5
	額定行程偏差%	≤2.5	≤2.5

流量系數壓差

公稱通徑(DN)	20	25	32	40	50	65	80	100	150
閥座直徑(dn)	20	25	32	40	50	65	80	100	150
額定流量系數(KV)	5	8	12	20	32	50	70	100	240
允許壓差(MPa)	3.8	3.2	3	2	1.8	1.5	1.4	1	0.6
額定行程(mm)	16			25		40			60
配用執行器型號	ZHA/B-22		ZHA/B-23			ZHA/B-34			ZHA/B45

主要性能指標

項目			不帶定位器	帶定位器
基本誤差%			±5.0	±1.0
回差%			≤3.0	≤1.0
死區%			≤3.0	≤0.4
始終點偏差%	氣開	始點	±2.5	±1.0
		始點	±5.0	±1.0
	氣關	始點	±5.0	±1.0
		終點	±2.5	±1.0
額定行程偏差%			≤2.5
泄露量L/h			0.01%×閥額定容量
可調范圍R			30:01:00
執行器型式			ZHA/B多彈簧簿膜執行機構

外形連接尺寸

公稱通徑(DN)		20	25	32	40	50	65	80	100	125	150
L	PN16/25	181	184	200	222	254	276	298	352	410	451
L	PN40	194	197	200	235	267	292	317	368	425	473
H	PN16/25	52.5	57.5	75	75	85.5	92.5	100	110	142.5	158
H	PN40	52.5	57.5	75	75	82.5	92.5	100	117.5	150	167.5
H1		132	132	158	170	179	214	221	234	270	294
H2		298	298	298	298	298	380	380	380	510	510
H3		180	180	180	180	180	236	236	236	310	310
L1		289	289	289	289	289	347	347	347	476	476
A		282	282	282	282	282	360	360	360	470	470
C		220	220	220	220	220	270	270	270	320	320

外形結構尺寸圖:
選型需要提供參數
1.公稱通徑、額定流量系數KV；
2.流體性質（包括公稱壓力、溫度、粘度或酸堿性）；
3.信號壓力、彈簧范圍；
4.流量特性；
5.閥的開關型式；
6.閥體、閥芯材料；
7.是否帶附件；
