我們一直堅信百年大計，質量第一，我們恪守質量首位，成就精品閥門，我們以一流的品質，創造一流的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多氣動對夾球閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→最佳的品質、一流的服務，奇眾為你創造更多價值！

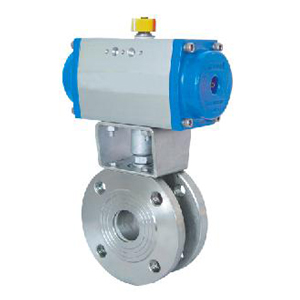

氣動對夾球閥特點及用途
Q671F氣動對夾球閥是吸收意大利技術并經國產化設計而發展出來的新型超短法蘭距球閥。
它采用直連方式執行機構連接，具有結構緊湊、尺寸小、重量輕、摩擦阻力小、回差小、動作穩定可靠等優點。
氣動對夾球閥性能規范
| 公稱通徑DN（mm） | 15-150 | |||||
| 公稱壓力PN(Mpa) | 1.6 | 2.5 | ||||
| 公稱壓力 PS(Mpa) |
強度試驗 | 2.4 | 3.75 | |||
| 密封試驗 | 1.76 | 2.75 | ||||
| 材料\材料代號 | C | P | R | |||
| 主 要零 件 | 閥 體 | WCB | ZG1Cr 18Ni 9Ti | ZG0Cr 18Ni 12Mo2Ti | ||
| 球 體 | WCB | ZG1Cr 18Ni 9Ti | ZG0Cr 18Ni 12Mo2Ti | |||
| 閥 桿 | 2Cr13 | 1Cr 18Ni 9Ti | 0Cr 18Ni 12Mo2Ti | |||
| 密封圈 | 增強聚四氟乙烯 對位聚苯 | |||||
| 填 料 | 聚四氟乙烯 柔性石墨 | |||||
| 適 用 工 況 |
適用介質 | 水、蒸汽、油品 | 硝酸類 | 醋酸類 | ||
| 適用溫度 | -28℃ - 250℃ | |||||
| 執行器 | 型 號 | DA/SR系列、GTD/GTE系列、QGSY系列等 | ||||
| 氣源壓力 | 0.4-0.7MPa | |||||
| 執行標準 | 設計制造 | 結構長度 | 法蘭尺寸 | 壓力溫度 | 試驗檢驗 | |
| GB12237 | GB12221 | GB9113 | GB9131 | GB13927 | ||
| 公稱通徑 DN(mm) |
尺 寸(mm) | 執 行 器 型 號 | |||||||
| L | D | D1 | D2 | d | b | f | Z-Md | 可選配DA/SR、QGSY、 SY-CH、GTD/GTE AW/AWS、SY-YD、 系列執行器 （以上選配僅供參考 具體選區用根據實際要求） | |
| 15 | 35 | 95 | 65 | 45 | 15 | 14 | 2 | 4-M12 | |
| 20 | 38 | 105 | 75 | 55 | 19 | 14 | 4-M12 | ||
| 25 | 42 | 115 | 85 | 65 | 23.5 | 14 | 4-M12 | ||
| 32 | 50 | 135 | 100 | 78 | 30 | 16 | 4-M16 | ||
| 40 | 60 | 145 | 110 | 85 | 36 | 16 | 3 | 4-M16 | |
| 50 | 70 | 160 | 125 | 100 | 45 | 16 | 4-M16 | ||
| 65 | 95 | 180 | 145 | 120 | 58 | 18 | 4/8-M16 | ||
| 80 | 118 | 195 | 160 | 135 | 67/76 | 20 | 8-M16 | ||
| 100 | 140 | 215 | 180 | 155 | 76/92 | 20 | 8-M16 | ||
| 125 | 175 | 245 | 210 | 185 | 100 | 22 | 8-M16 | ||
| 150 | 210 | 280 | 240 | 210 | 125 | 24 | 8-M16 | ||
