奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多H71F4616-襯氟對夾式止回閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！
H71F4616-襯氟對夾式止回閥產品說明書資料介紹

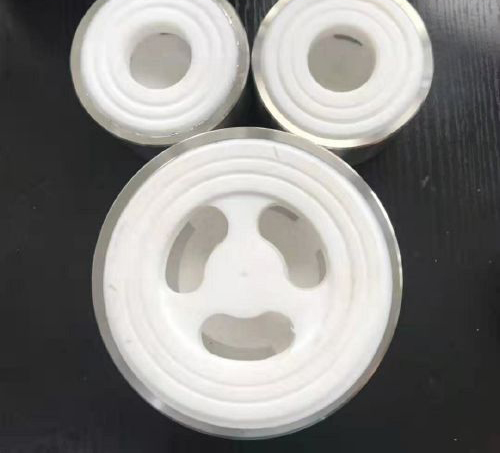

H71F4616-襯氟對夾式止回閥又稱逆止閥（銷）軸與閥瓣設計為一體，全部襯FEP的（銷）軸鑲嵌在閥體與閥蓋之間形成的特殊凹槽內，啟閉靈活，密封可靠。除了閥體、閥瓣外，復位彈簧也全部包襯了耐腐蝕的氟塑料，設計合理的彈簧，使閥瓣在低壓區內也能產生足夠的密封比壓，保證密封的可靠性。
這種類型的閥門的作用是只允許介質向一個方向流動，而且阻止方向流動。通常這種閥門是自動工作的，在一個方向流動的流體壓力作用下，閥瓣打開；流體反方向流動時，由流體壓力和閥瓣的自重合閥瓣作用于閥座，從而切斷流動。
工作原理
當介質按規定方向流動時，閥瓣受介質力的作用，被開啟;介質逆流時，因閥瓣自重和閥瓣受介質反向力的作用，使閥瓣與閥座的密封面密合而關閉，達到阻止介質逆流的目的。
主要零件材料
閥體：不銹鋼內襯F46
閥瓣：不銹鋼內襯F46
閥蓋：不銹鋼內襯F46
特點
1、流道通暢、流體阻力小
2、閥瓣行程短、關閥沖擊力小
3、閥瓣關閉快速，水錘壓力小
4、水平或垂直管道均可使用，安裝方便
5、結構長度短，其結構長度只有傳統法蘭止回閥的1/4~1/8
6、動作靈敏、密封性能好
7、體積孝重量輕、其重量只有傳統法蘭止回閥的1/4~1/20
8、整體結構、簡單緊湊、造型美觀
9、使用壽命長、可靠性高
執行標準
設計制造標準：jb/t 8937
結構長度標準：gb/t 12221-2005
連接法蘭標準：gb/t 9113
試驗檢驗標準：gb/t 13927-2008
外形連接尺寸

公稱壓力	公稱通徑	尺寸						重量	配管法蘭(供參考)
PN	DN	尺寸						(Kg)	配管法蘭(供參考)
MPa	mm	L	D	D2	D3	D4	D5		螺栓孔中心	螺栓	螺栓直徑d	螺栓
		L	D	D2	D3	D4	D5		圓直徑Dl	數量	螺栓直徑d	長度Ll
PN1.0MPa	15	16	52	15	24	31	40	0.12	65	4	M12	75
PN1.6MPa	20	19	62	19	30	40	50	0.24	75	4	M12	90
	25	22	70	24	36	47	58	0.34	85	4	M12	90
	32	28	83	31	46	56	68	0.53	100	4	M16	100
	40	31.5	93	39	55	66	78	0.8	110	4	M16	105
	50	40	108	48	65	78	90	1.2	125	4	M16	125
	65	46	128	62	80	95	110	1.8	145	4	M16	130
	80	50	142	76	96	110	125	2.2	160	8	M16	135
	100	65	162	95	115	135	150	3.4	180	8	M16	150
	125	90	192	110	125	132	-	9	210	8	M16	180
	150	106	218	127	150	158	-	14	240	8	M20	210

外形連接圖

上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的H71F4616-襯氟對夾式止回閥產品，請您根據H71F4616-襯氟對夾式止回閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
