奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多904L-球閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！
球芯閥廠家、球芯閥圖片、球芯閥價格
904L-球閥說明書資料介紹:
904L-球閥:又叫，手動開關，法蘭連接的904L-球閥，密封面為PTFE四氟密封，美標2.0MPa壓力，通經為DN20（美標），關閉件是一個帶孔的球體（或部分球），球體隨閥桿轉動，實現閥門的開啟或關閉。球芯閥設計標準按照HG20615美國化工部標準制造，適用于70℃以下各種濃度硫酸，在常壓下耐任何濃度、任何溫度的醋酸及甲酸與醋酸的混酸中的耐腐蝕性也很好。
廣泛用于截斷或接通管路中的介質，廣泛應用于氯堿工業、純堿工業、制藥工業、化肥工業、精細化工業、紡織纖維合成和漂染工業，基本有機酸和無機鹽生產，硝酸工業等。

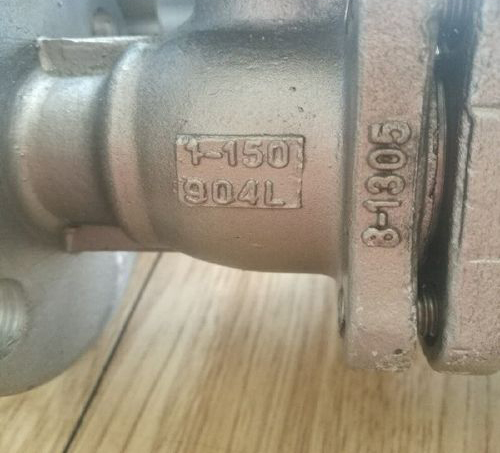

圖片
適用場合
石油、石化設備，如石化設備中的反應器等。
硫酸的儲存與運輸設備，如熱交換器等。
發電廠煙氣脫硫裝置，主要使用部位有：吸收塔的塔體、煙道、檔門板、內件、噴淋系統等。
有機酸處理系統中的洗滌器和風扇。
海水處理裝置，海水熱交換器，造紙工業設備，硫酸、硝酸設備，制酸、制藥工業及其他化工設備、壓力容器，食品設備。
制藥廠:離心機，反應器等。
植物食品：醬油罐，料酒，鹽罐，設備和敷料。
對稀硫酸強腐蝕介質是匹配的鋼種。
主要元素牌號

合金	%	鎳	鉻	鉬	銅	鐵	碳	錳	硅	磷	硫
	小	23	19	4	1	余量
	大	28	23	5	2		0.02	2	1	0.045	0.035

20Cr-24Ni-4.3Mo-1.5Cu
牌號及標準：UNS N08904、DIN1.4539、ASTM A240（全新標準將其歸為不銹鋼系列，原有標準ASME SB-625將其歸為鎳基合金系列）、SUS890L。
壓力試驗:

試驗壓力(MPa)	2.5	4	6.4	10	MPa
殼體強度試驗	3.75	6	9.6	15	MPa
高壓密封試驗壓力	2.75	4.4	7.04	11	MPa
低壓氣密封驗壓力	0.5-0.7

執行標準:

執行標準
設計與制造	結構長度	法蘭尺寸	壓力-溫度	試驗-檢驗
GB122237/HG20615	GB12221	GB9113 JB79	GB9131	GB/T13927 JB/T9092

外形連接尺寸

外形結構連接尺寸
凸面法蘭 RF PN1.6	DN	L	D	D1	D2	b	n-φd	H	D0
	15	130	95	65	45	14	4-14	78	140
	20	140	105	75	55	14	4-14	84	160
	25	150	115	85	65	14	4-14	95	180
	32	165	135	100	78	16	4-18	150	250
	40	180	145	110	85	16	4-18	150	300
	50	200	160	125	100	18	4-18	170	350
	65	220	180	145	120	20	4-18	195	350
	80	250	195	160	135	20	8-18	215	400
	100	280	215	180	155	20	8-18	250	500
	125	320	245	210	185	22	8-18	265	600
	150	360	280	240	210	24	8-23	270	800
	200	400	335	295	265	26	12-23	330	1200
凸面法蘭 RF PN2.5	15	130	95	65	45	16	4-14	103	140
	20	140	105	75	55	16	4-14	112	160
	25	150	115	85	65	16	4-14	123	180
	32	165	135	100	78	18	4-18	150	250
	40	180	145	110	85	18	4-18	156	300
	50	200	160	125	100	20	8-18	172	350
	65	220	180	145	120	22	8-18	197	350
	80	250	195	160	135	22	8-23	222	400
	100	280	230	190	160	24	8-23	253	500
	125	320	270	220	188	28	8-25	275	600
	150	360	300	250	218	30	8-25	286	800
	200	400	360	310	278	34	12-25	340	1200

外形結構尺寸圖:
安裝使用注意事項:
1.安裝施工小心，切忌撞擊閥門。
2.安裝前，應將904L-球閥作一檢查，核對規格型號，鑒定有無損壞，尤其對于閥桿。還要轉動幾下，看是否歪斜，因為運輸過程中，易撞歪閥桿。還要清除閥內的雜物。
3.904L-球閥起吊時，繩子不要系在手輪或閥桿上，以免損壞這些部件，應該系在閥體上。
4.對于904L-球閥所連接的管路，一定要清掃干凈。可用壓縮空氣吹去氧化鐵屑、泥砂、焊渣和其他雜物。這些雜物，不但容易擦傷904L-球閥的密封面，其中大顆粒雜物（如焊渣），還能堵死小閥門，使其失效。
5.安裝時要留有閥柄旋轉的位置。
6.904L-球閥不能用作節流。
7.帶傳動機構的904L-球閥應直立安裝。
